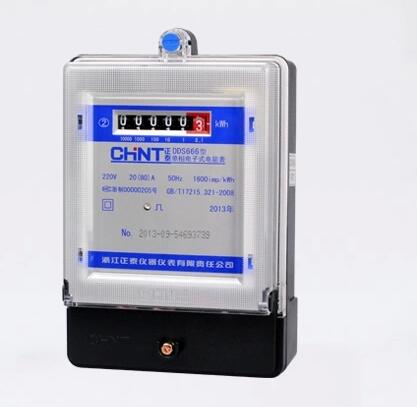

DDS666型單相電子式電能表（以下簡稱電能表）是根據居民用戶用電需求進行設計、制造的電能表，用于測量參比頻率為50Hz、參比電壓為220V的交流有功電能。
電能表符合GB/T
17215.321-2008《靜止式有功電能表（1級和2級）》、DL/T
645-1997《多功能電能表通信規約》、DL/T645-2007《多功能電能表通信協議》等標準的相關要求。
◎ 準確計量正、反向有功電能，反向有功電能按正向電能累計。
◎ 整表采用性能穩定、低功耗工業級元器件和SMT工藝設計、制造，性能可靠穩定。
◎ 顯示方式可選：計度器顯示、LCD顯示。
◎具有紅外、RS485通信接口，方便與外界交換數據（僅限LCD顯示電能表）。
主要技術參數
|
項目 |
技術指標 |
|
準確度等級 |
有功1級、2級 |
|
參比電壓（Un） |
220V |
|
參比電流（In） |
1.5（6）A、5(40)A、10(60)A、20(100)A,其他規格需要定制。 |
|
參比頻率 |
50Hz |
|
工作電壓范圍 |
規定工作電壓范圍：0.9Un～1.1Un |
|
擴展工作電壓范圍：0.8Un～1.2Un |
|
|
工作溫度范圍 |
規定工作溫度范圍：-25℃ ~+55℃ |
|
極限工作溫度范圍：-40℃ ~+70℃ |
|
|
儲存和運輸極限溫度范圍：-40℃ ~+70℃ |
|
|
功耗 |
電壓線路：≤2W/5VA； 電流線路：≤1VA |
|
顯示方式 |
計度器顯示、LCD顯示（可選） |
|
外形尺寸 |
168mm×110mm×65mm（以實物為準） |
