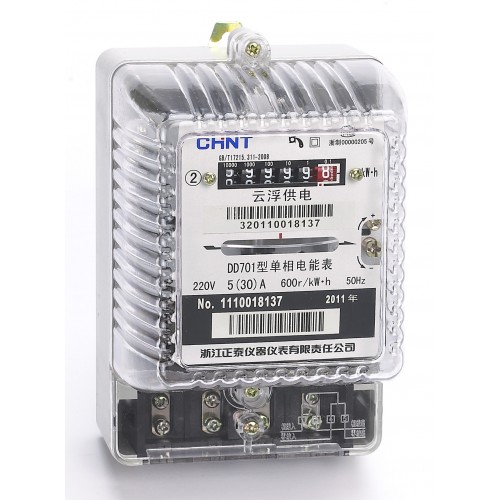

DD701型單相長壽命技術電能表(以下簡稱電能表)在國內同行中率先在調整結構上設置了鎖緊裝置,消除了由于振動,沖擊等對產品帶來誤差變化的影響,已一次通過電力工業部電力設備及儀表質量檢驗測試中心可靠性驗證試驗,符合“可靠壽命為25年的要求”。主要用于計量參比頻率為50Hz的單相交流電路中的有功電能。
l 自動疊鉚成型的電磁系統,電流線圈與端子采用釬焊工藝連接,蝸桿與轉軸一體化設計,保證電能表結構可靠,計量準確。
l 采用多元復合材料石墨軸承,經獨特的表面擴散工藝處理,有效降低與導針的摩擦系數,使其自潤滑、耐磨的特點更加突出,減少了轉盤在轉動過程中的側向壓力,保證了表的使用壽命。
l 采用進口全自動高速繞線機繞制的電壓線圈,排線整齊、緊密、圈數準確。使得產品溫升低,有功功耗小于1W,并能耐受8.5kV的脈沖電壓。
l 電流鐵芯材料為特殊訂貨,由高速沖床自動沖裁疊鉚成型,其初始導磁率高、一致性好,負載特征曲線平直。
l 阻尼磁鋼采用高穩定度的鋁鎳鈷37以上的雙極材料并加上特殊要求的溫度補償材料,其組合件由鋁合金一次鑄壓成型。結構合理、先進。磁穩定性高。
l 底座使用絕緣、阻燃、環保的PC+玻纖材料制成(也可選用一體化設計的膠木底殼),配套的PC透明罩蓋防輻射及密封性能好,防護等級高。長期運行安全可靠??缮炜s的嵌入式掛鉤更方便用戶安裝使用。
l 滿載、力率、輕載三個調整點相互影響較小,用戶可根據需要,方便的對儀表進行調校。
儀表計量特性曲線平坦,電壓、頻率、溫度、工作位置的變化引起的誤差改變量小,批量產品一致性好。
主要技術參數
項目 |
技術指標 |
準確度等級 |
有功2級 |
參比電壓(Un) |
220V |
參比電流(In) |
1.5(6)A、2.5(10)A、5(20)A、5(30)A、10(40)A、10(60)A 、15(60)A、 15(90)A、20(80)A、30(100)A |
參比頻率 |
50Hz |
工作電壓范圍 |
規定工作電壓范圍:0.9Un~1.1Un |
擴展工作電壓范圍:0.8Un~1.15Un |
|
工作溫度范圍 |
規定工作溫度范圍:-25℃ ~+55℃ |
極限工作溫度范圍:-40℃ ~+70℃ |
|
儲存和運輸極限溫度范圍:-40℃ ~+70℃ |
|
功耗 |
電壓線路:≤1W/5VA; 電流線路:≤1VA |
外型尺寸 |
175mm×112mm×116mm(以實物為準) |
