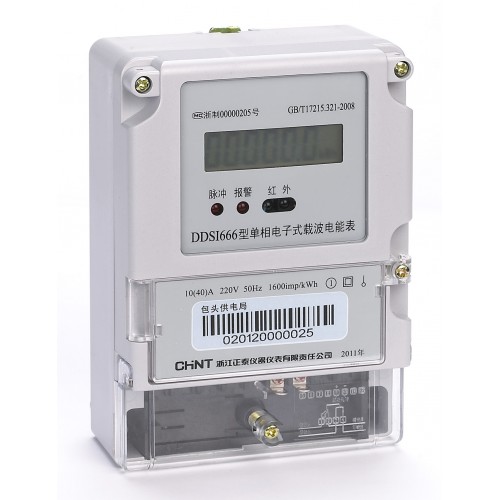

DDSI666型單相電子式載波電能表（以下簡稱電能表）是根據居民用戶用電管理需求進行設計、制造的電能表，用于測量參比頻率為50Hz，參比電壓為220V的交流有功電能。電能表采用液晶顯示，具有電能計量、遠程通斷電、電力線載波通信等功能。
◎ 準確計量正、反向有功電能，反向有功電能按正向電能累計。
◎ 具有電力線載波通信功能，能夠通過電力線載波通道進行數據交換，并能接受遠程控制命令進行電能表通電、斷電操作，具有欠費報警功能。
◎ 載波通道支持美國Echelon、青島東軟、青島鼎信等主流廠家載波芯片。
◎ 具有紅外通信功能，可做為通斷電功能實現的備份操作方式。
◎ 采用LCD顯示，可以顯示當前有功總電量、表號等，電量顯示五位整數、一位小數。
主要技術參數
|
項目 |
技術指標 |
|
準確度等級 |
有功1級、2級 |
|
參比電壓（Un） |
220V |
|
參比電流（In） |
5(40)A、10(60)A、20(100)A,其他規格需要定制。 |
|
參比頻率 |
50Hz |
|
工作電壓范圍 |
規定工作電壓范圍：0.9Un～1.1Un |
|
擴展工作電壓范圍：0.8Un～1.2Un |
|
|
工作溫度范圍 |
規定工作溫度范圍：-25℃ ~+55℃ |
|
極限工作溫度范圍：-40℃ ~+70℃ |
|
|
儲存和運輸極限溫度范圍：-40℃ ~+70℃ |
|
|
功耗 |
電壓線路：≤2W/5VA； 電流線路：≤1VA |
|
載波方式（可選） |
美國Echelon、青島東軟、青島鼎信 |
|
外形尺寸 |
160mm×172mm×58mm（以實物為準） |
備注：最大電流超過60A的電能表需要外配控制器支持通斷電功能。
